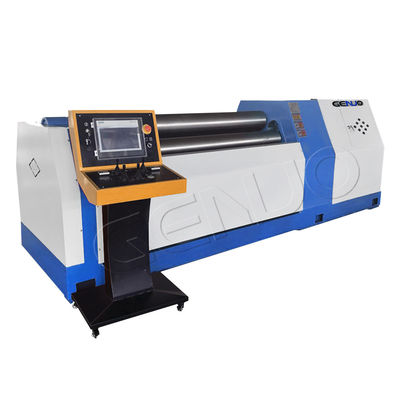

2000 mm 2500 mm 3000 mm Máquina de flexión de placas de cuatro rodillos CNC hidráulica

La máquina de laminación de placas de rodillos de la serie 4 HC4R de GENUO tiene la función de pre-doblaje del extremo de la placa y la función de laminación CNC. Puede alimentar la placa de metal a la vez,y puede completar la pre-doblaje y la formación del rollo de la pieza de trabajo sin girar la cabeza.

El rodillo de trabajo superior de la máquina es el rodillo de accionamiento principal, y el rodillo inferior y ambos lados del rodillo son accionados hidráulicamente.El desplazamiento del ascensor es controlado por la computadora y se nivela automáticamenteLa pantalla muestra una precisión de sincronización de ±0,1 mm. La inclinación y reajuste del cuerpo del rodamiento de vuelco es de transmisión hidráulica,la balanza del rodillo superior está equipada con un mecanismo de balanzaLa máquina está equipada con un dispositivo de bloqueo de seguridad y es segura.

Debido a su funcionamiento completo, de alta precisión y fácil de usar, este dispositivo es el dispositivo de enrollado CNC contemporáneo ideal.Es el modelo ideal para la laminación de piezas circulares y en forma de arco en energíaEn el caso de las industrias industriales, la industria del transporte, del petróleo, de la química, de las calderas, de la construcción naval, de la energía hidroeléctrica y de las estructuras metálicas.

Rodillos de trabajo   El rodillo es el componente más importante de la máquina de laminado, su calidad y rendimiento tienen un impacto directo en el servicio la vida útil de la máquina de laminación y la precisión de laminación. Los rodillos de trabajo están hechos de material de acero de alta resistencia de alta calidad 42CrMo, después de forjar, robar, calmar y templar, HB240 ~ 300,con un contenido de nitrógeno en peso superior o igual a 10%, pero no superior o igual a 10%, de acuerdo con las normas de acero de rodillo JB/ZG4289-86. Estrictamente en la fabricación de rodillos, para garantizar sus propiedades mecánicas integrales.

Componentes eléctricos   Alemania Los componentes eléctricos de SIEMENS aseguran el funcionamiento estable de la máquina.El módulo de control integrado del grupo de válvulas hidráulicas hace que el bloque deslizante se mueva sin problemas y con precisiónY el operador y todas las partes de la máquina jugaron una buena protección. Es seguro, estable y no es fácil de romper. bajo ruido y motor Siemens de gran fuerza garantizar la vida útil de la máquina y mejorar la estabilidad de funcionamiento de la máquina.

Sistema de control CNC

Gracias al control CNC y al PLC de SIEMENS, una excelente interfaz de operación HMI hace que nuestra máquina de flexión funcione a voluntad.SIEMENS Smart Line proporciona una interfaz amigable para los usuarios para controlar el funcionamiento de las máquinas en el sistema de control.
GENUO Máquina de laminado equipada con un panel de operación independiente especial y un programa de laminado automático para que pueda realizar el funcionamiento con un solo botón.Esta máquina puede rodar y formar automáticamente a la vez.
Potentes funciones de almacenamiento y recuperación de datos, cientos de programas para especificaciones de laminado automatizado.El sistema es compatible con los programas de operación manual y puede ser operado manualmente cuando sea necesario.
Al mismo tiempo, el software de configuración también proporciona a los usuarios una variedad de funciones, como la gestión de fórmulas, la gestión del nivel de seguridad, la gestión del lenguaje, etc.

Rotación del rodillo

Motor hidráulico - caja de cambios planetaria - rodillo de trabajo

El rodillo superior es un rodillo de conducción de la máquina de flexión de 4 rodillos. El motor hidráulico independiente en el rodillo superior y la caja de alta potencia están directamente acoplados ((derecha),no a través de la transmisión de transmisión intermedia, que es el método de accionamiento más económico.

El motor hidráulico está equipado con un freno inmediato para permitir que el rodillo se detenga con precisión en el estado previo a la flexión.

Sistema hidráulico

Cada circuito de aceite está dirigido con dos vaivenes de alivio para controlar la presión. La presión máxima de ajuste para cada circuito de aceite es de 25 MPa. que es principalmente para controlar la presión del cilindro principal.y la otra válvula de alivio está fijada en 16 MPaPara garantizar la precisión de sincronización de los cilindros principales de aceite en ambos extremos de cada rodillo de trabajo en movimiento,Los sensores de desplazamiento de alta precisión están instalados en los bastidores izquierdo y derecho y en los marcos inclinados.A través de los sensores de presión, el sistema de control de microcomputadora detecta y ajusta los movimientos de los pistones del cilindro de aceite principal para lograr la precisión de los dos extremos de los rodillos de trabajo.

Ventaja de nuestro sistema hidráulico:
a. Se adopta la tecnología única de pre descarga para evitar eficazmente el choque hidráulico y mejorar la vida útil
de la tubería y los sellos.
b. Los componentes hidráulicos son de las marcas Japón YUKEN y NO.K.
la estabilidad del sistema hidráulico.
c. Cada puerto de entrada y salida del sistema hidráulico está provisto de puntos de detección correspondientes, que
La bomba de aceite adopta un tipo de montaje más bajo y una absorción de aceite a presión positiva.y todos los dispositivos de transmisión pueden advertir automáticamente de fallas.

La máquina es una máquina de flexión de placas de cuatro rodillos, su estructura se muestra como dibujo, rodillo superior como rodillo de iniciativa, rodillo de abajo y rodillos laterales como rodillos accionados; el rodillo superior está fijo,el rodillo hacia abajo hace movimiento hacia arriba y hacia abajo; el rodillo superior es una iniciativa mecánica, mientras que el rodillo inferior y los rodillos laterales son impulsados por la fricción de la placa y los rodillos.Los rodillos hacia abajo y los rodillos laterales son impulsados por un tanque de aceite hidráulico para realizar el movimiento de elevación.
Los rodillos superiores con rodamiento ventrario también son accionados por un tanque de aceite hidráulico.
