| Cuota De Producción: | 1 |
| Precio: | Negociable |
| Embalaje Estándar: | Caja de cartón |
| Período De Entrega: | 90 días |
| Método De Pago: | L/C, T/T, D/P, D/A |
| Capacidad De Suministro: | 1 conjunto/conjuntos Cada 15 ~ 35 días |

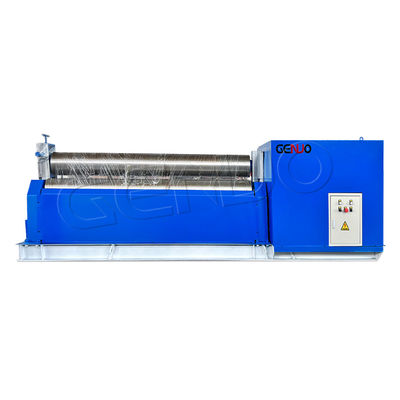

GENUO Simetría mecánica MS3R Serie 3 Máquina de rodamiento de placas de rodillo.
máquina de laminado de placas de la serie MR3R con accionamiento mecánico y adopta una estructura simétrica de 3 rodillos con el rodillo superior moviéndose verticalmente en el centro entre los dos rodillos inferiores,que se obtiene mediante el accionamiento del tornilloEl material de las placas se encuentra en la parte inferior del rodillo, donde se ejecutan los dos rodillos inferiores.
Enlace del engranaje de salida del moderador con el engranaje de los rodillos inferiores.
Cuando se retiran piezas de trabajo, el rodillo superior puede separarse.
A petición, podemos instalar tipos de ruedas laterales para doblar diferentes tipos de chapa de metal.
Esta máquina tiene las ventajas de una estructura simple, estabilidad y fácil operación.
• Nota:especificación que, por encima de los 25×2500, adopten descargas hidráulicas por vuelco.
• Las especificaciones especiales pueden ser personalizadas; la longitud entre 1000-4000 mm es opcional.
| Equipo estándar | Equipo opcional |
|---|---|
| ▲ Control remoto con botón inalámbrico | △ Consola de control de pantalla digital |
| ▲ rodillo de amortiguación y templado de C45 | △Rol de forja sólida de 42CrMo |
| ▲ Componentes eléctricos de Schneider & Omron | △De las partidas de las partidas de las partidas de las partidas de las partidas de las partidas de las partidas |
| ▲ Equipo antirrobo de aleación de cobre | △Anillo de rodillos de incrustación segmentada |
| ▲ NSK Rodamiento de doble fila auto alineado | △Lubricación manual centralizada |
| ▲ Revestimiento cerrado de chapa metálica | △Colores personalizados |
|
Rodillos de trabajo
El rodillo es el componente más importante de la máquina de laminado, su calidad y rendimiento tienen un impacto directo en el servicio
Los rodillos de trabajo están hechos de material de acero de alta resistencia de alta calidad 42CrMo, después de forjar, robar, calmar y templar, HB240 ~ 300,con un contenido de nitrógeno en peso superior o igual a 10%, pero no superior o igual a 10%, de acuerdo con las normas de acero de rodillo JB/ZG4289-86. Estrictamente en la fabricación de rodillos, para garantizar sus propiedades mecánicas integrales. |
|
Componentes eléctricos
Los componentes de Schneider Electric aseguran el funcionamiento estable de la máquina.El módulo de control integrado del grupo de válvulas hidráulicas hace que el bloque deslizante se mueva sin problemas y con precisiónY el operador y todas las partes de la máquina jugaron una buena protección.
|
|
Rotación del rodillo
Motor paso a paso- Caja de engranajes planetaria - Rollos de trabajo
La geometría simétrica en el movimiento del rodillo caracterizada por los rodillos de flexión de 3 rodillos de la serie asegura una tracción óptima. El rodillo superior puede doblar la placa moviéndose hacia arriba y hacia abajo,mientras que el rodillo inferior fijo puede darse cuenta de la placa rodando girando hacia adelante y hacia atrásEl cojinete de auto-alineamiento en fila del rodillo superior con baja resistencia juega un papel importante en el apoyo y la prevención de que la hoja se deslice en la medida máxima.
La máquina es una estructura mecánica simétrica de tres rodillos. El rodillo superior se mueve hacia arriba y hacia abajo en el centro de los dos rodillos inferiores.Los dos rodillos inferiores sirven como los principales rodillos motricesAl engancharse, gira entre el engranaje de salida de la transmisión y el rodillo inferior, proporcionando así torque a la placa de flexión.
| Motor principal | Los rodamientos de rodillos | Elementos electrónicos | Panel de control |
| El motor principal gira la potencia a través del reductor y el rodillo de transmisión de engranajes. | El amplio rodamiento de auto-alineamiento hace que el rodillo gire más suavemente. | Schneider Electric mantiene la máquina en funcionamiento estable y larga vida útil. | Panel eléctrico del gabinete y control remoto.Seguro y fácil de operar. |
| Modelo | espesor máximo de la placa (mm) | Ancho máximo de la placa (mm) | Limitación del rendimiento de las placas (MPa) | Velocidad de rodadura (m/min) | Mi día. de placa a plena carga (mm) |
Diámetro del rodillo superior (mm) | Diámetro del rodillo inferior (mm) | Espacio entre dos rodillos inferiores (mm) | Motor principal (kW) |
Dimensión (L × W × H) ((mm) |
| Se trata de un sistema de control de las emisiones de gases de escape. | 6 | 1500 | 265 | 7.16 | 380 | 180 | 160 | 210 | 5.5 | 3310x1210x1330 |
| Las condiciones de los productos de la categoría 1 se aplicarán a los productos de la categoría 2 de la presente Directiva. | 6 | 2000 | 265 | 7.16 | 380 | 180 | 160 | 220 | 5.5 | Se trata de un sistema de control de las emisiones de gases. |
| Se trata de un sistema de control de las emisiones de gases de escape. | 6 | 2500 | 265 | 7.16 | 500 | 190 | 170 | 260 | 7.5 | Las demás partidas de los demás elementos |
| Las condiciones de los vehículos de la categoría M1 y M2 | 6 | 3200 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 5200x1400x1200 |
| Se trata de un sistema de control de las emisiones de gases. | 8 | 2000 | 265 | 7.16 | 450 | 190 | 170 | 260 | 7.5 | Se trata de un sistema de control de las emisiones de gases. |
| Las condiciones de los productos de la categoría 1 se aplicarán a los productos de la categoría 2 de la presente Directiva. | 8 | 2500 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | Se trata de un sistema de control de las emisiones de gases. |
| Se trata de un sistema de control de las emisiones. | 12 | 2000 | 265 | 5 | 500 | 240 | 200 | 310 | 11 | 4050 x 1420 x 1610 |
| Las condiciones de los vehículos de la categoría M2 | 12 | 2500 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | Se trata de un sistema de control de las emisiones de gases. |
| Se trata de un sistema de control de las emisiones de gases. | 12 | 3000 | 265 | 5 | 650 | 280 | 240 | 360 | 15 | 5500x1500x1300 |
| Se trata de un sistema de control de las emisiones de gases de escape. | 16 | 2000 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | Se trata de un sistema de control de las emisiones de gases. |
| Las condiciones de los vehículos de la categoría M2 | 16 | 2500 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | Se trata de un sistema de control de las emisiones de gases. |
| Las medidas de seguridad se aplican a las instalaciones de los Estados miembros. | 16 | 3200 | 265 | 5 | 900 | 340 | 280 | 440 | 22 | Se trata de un sistema de control de las emisiones de gases de escape. |
| Se trata de un sistema de control de las emisiones de gases de escape. | 20 | 2000 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | Se trata de un sistema de control de las emisiones de gases. |
| Las condiciones de los vehículos de la categoría M1 y M2 | 20 | 2500 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | Las medidas siguientes se aplicarán: |
| Se trata de un sistema de control de las emisiones de gases. | 25 | 2000 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5100x1600x1900 |
| Las condiciones de los productos de la categoría 2 se aplican a los productos de la categoría 2 y a los productos de la categoría 3. | 25 | 2500 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | Se trata de un sistema de control de las emisiones. |
| Las condiciones de los productos de la categoría 1 se aplican a los productos de la categoría 2 del presente anexo. | 30 | 2000 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 5500 x 1460 x 2150 |
| Las condiciones de los vehículos de la categoría M2 | 30 | 2500 | 265 | 4.34 | 1100 | 460 | 380 | 600 | 45 | Se trata de un sistema de control de las emisiones de gases de escape. |
| Las condiciones de los productos de la categoría 2 se especifican en el anexo II. | 30 | 3000 | 265 | 5 | 1200 | 460 | 400 | 600 | 45 | Las medidas de seguridad se aplican a los vehículos de motor. |
| Las condiciones de los productos de la categoría 1 se aplican a los productos de la categoría 2 del presente anexo. | 30 | 3200 | 265 | 5 | 1200 | 500 | 400 | 600 | 45 | Se trata de una muestra de las características de las máquinas de fabricación. |
| Las condiciones de los productos de la categoría 1 se aplican a los productos de la categoría 2 del presente anexo. | 40 | 2000 | 265 | 5 | 1200 | 480 | 400 | 600 | 45 | Se trata de un sistema de control de las emisiones de gases de escape. |
